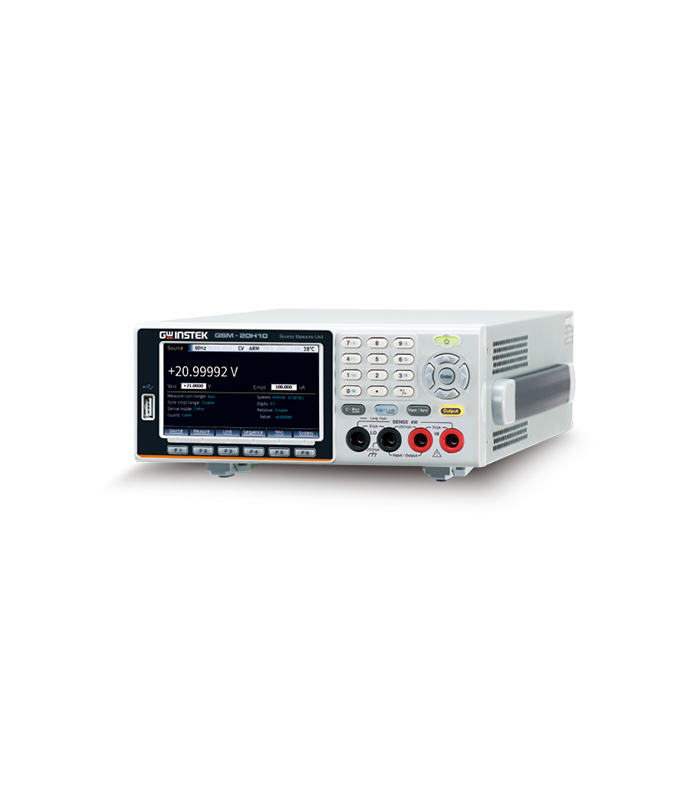

GSM-20H10數字源表

最大輸出 ±210V/ ±1.05A/ 22W

4.3” TFT LCD, 數字鍵盤

四象限工作

I/V曲線、I/t曲線、V/t曲線

電壓源、電流源、數字電表功能

0.012%基本測量精度, 6?數字電表測試, 1μV/10pA/10μΩ分辨率

內置4種序列輸出模式(Stair、Log、SRC-MEM、Custom), 最多2500點

SDM(Source Delay Measure)

2/4/6線電阻測試遠程V-source和Measure Sensing

內置Pass/Fail功能

接口: RS-232C, USBTMC, LAN, GPIB(選配)

　　GSM-20H10提供±210V / ±1.05A / 22W的四象限操作。在第一象限和第三象限，它們作為電源運行，為負載供電。在第二和第四象限，它們作為負載使用，在內部耗散功率。而電壓值、電流值和電阻值可以在電源或負載操作期間進行量測，其準確度高達0.012%并且分辨率可達1μV/10pA/10μΩ。

　　采樣的速度上，GSM-20H10支持最高50k點/每秒的采樣速度，可更精準地針對待測物的特性進行分析。透過4.3寸的大尺寸屏幕，更可以將所有的量測設定、參數與結果都完整的顯示在屏幕上。支持SDM (Source Delay Measure)功能，可設定信號產生變化時，延后進行采樣，避免穩定前的信號被擷取進去造成誤判。內建四種程序輸出模式(Linear, Log, SRC-MEM, Custom)，最多可支持2500個點的程序變化輸出。

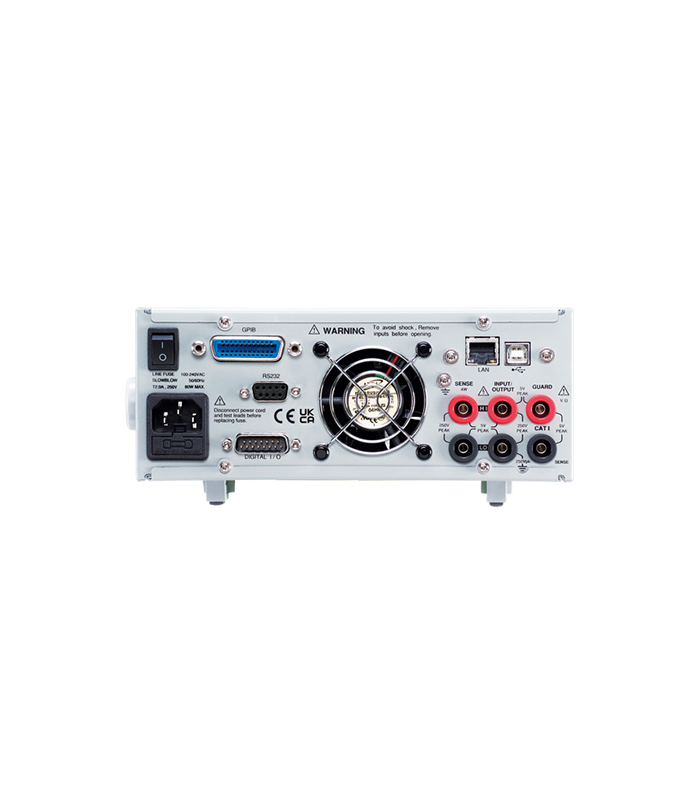

　　在設備保護上，GSM-20H10提供了OVP/OTP保護模式;在OVP的設計上，使用者可自定義OVP的范圍，而OTP的保護則可有效防止在測試過程中因溫度偏移造成的錯誤。在接口部分，本產品支持標準的SCPI指令，提供RS-232 , USBTMC , LAN, GPIB (選配)等接口，滿足用戶不同的接口需求。
