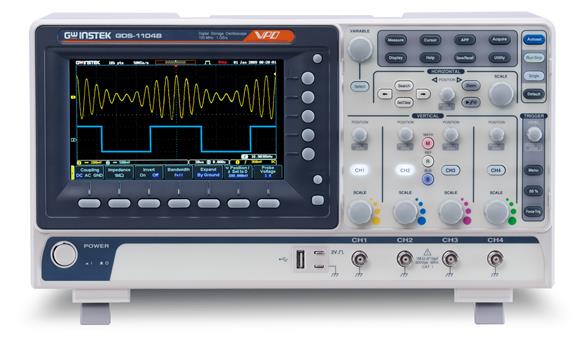

GDS-1000B系列(GDS-1102B,GDS-1072B,GDS-1074B,GDS-1104B,GDS-1202B)

200MHz/100MHz 兩種帶寬選擇

1GSa/s更大實時采樣率

每通道10M記錄長度

7寸LCD，256色階顯示

1Mpts FFT頻域信號顯示

水平/垂直/觸發檔位設置一鍵歸零

更大波形更新率110,000wfm/s

　　輕巧的機身擁有強大的實力，GDS-1000B系列示波器更高提供200MHz帶寬，每通道10M記錄長度，波形更新率高達每秒11萬次，F(xiàn)FT頻譜分析高達100萬點。這些強大的功能聚集在1000系列示波器上，使得GDS-1000B擁有不凡的波形抓取、顯示、分析等能力，為基礎測量提供強有力的支持!

　　A. 高達每秒110,000次之波形更新率

　　GDS-1000B系列示波器雖然在市場上屬于通用基礎型示波器， 但它卻具備了高達每秒110,000次的波形更新率，使用者可以輸入一個快速的調頻載波信號如圖所示，通常在傳統的數字示波器下量測此信號會出現不流暢的暫留現象，無法清楚地呈現調頻信號的調制變化過程。然而在GDS-1000B示波器上則無此問題發生，它不僅可流暢地呈現波形調制的變化以外，亦可層次分明地顯示變化的細節。工程師在量測不可預測且瞬息萬變的信號之下，亦能夠輕松地掌握電路的問題所在。

　　B. 具備256熒幕灰階顯示

　　GDS-1000B系列示波器在波形顯示技術上可呈現256色階之顯示技術。在信號多樣化的量測世界中更能勾勒出豐富的層次變化，彷彿將模擬示波器的顯示能力再度表現出來。當輸入一個多層次變化的影像信號時，具備256色階顯示的GDS-1000B示波器能夠?qū)舶l(fā)信號明確地表現出來，且能夠以256色階之變化呈現亮度的層次細節，使得枯燥無味的單色波形注入了豐富的生命力，這正是GDS-1000B在通用型示波器舞臺當中所帶來之無限的量測魅力。

　　C. 每通道獨立10M存儲器長度

　　GDS-1000B示波器每通道獨立10M的記憶長度，在進行基礎量測的應用時就能輕而易舉地掌握波形的細節，當使用者輸入長串序列的正弦波信號時，GDS-1000B示波器將波形放大至20ns/div時，正弦波的細節依然可清楚地顯現。

　　D. 1M FFT數學取樣分析模式

　　GDS-1000B系列示波器在快速傅立葉轉換的數學分析模式中具備了1M記憶長度擷取模式。在傳統的各系列數字示波器當中，F(xiàn)FT模式通常只具備1000點的擷取長度，所以在頻域模式的表現上較不能呈現各頻譜量的強度分布細節，但是今天GDS-1000B系列示波器率先提供了1M擷取點的顯示模式，不但能清楚地表現頻譜量的顯示細節,同時加上高達每秒110,000次的波形更新率，使得FFT分析模式就如同在使用一臺實時頻譜分析儀一般的快速而精準，大幅提升了示波器在頻域分析的信號處理能力。
