電壓：120V/150V/500V/600V/1000V

功率：900W/1200W/1350W/1800W/2000W/3000W

FT6400系列采用模塊化設計，功能豐富，適應性強，具有高可靠性與高可維護性的特點。主要應用于：動力電池，中

大功率直流電源，直流發電機等電力電子測試領域。

FT6400電子負載提供過電流、過電壓、過功率、過溫度、電壓反相等一系列保護功能，同時具備針對被測試設備的Von、Voff功能及可編程保護功能。這些功能可大幅提升產品的可靠性，是工程測試及自動測試系統整合得以信賴的產品。

特點

　　1. 功率范圍：900W/1200W/1350W/1800W/2000W/3000W

　　2. 電壓范圍：120V、150V、500V、600V、1000V;

　　3. 電池容量及內阻測試功能;

　　4. 模擬短路功能;

　　5. 方便實用的OCP測試功能;

　　6. 支持模擬量編程功能;

　　7. 20kHz的動態測試功能，可設置上升與下將斜率;

　　8. 時間測量，(Vpk+/-)測量功能;

　　9. 強大的序列測試功能，支持多種模式測試，單步測試時間最長達24小時;

　　10. 過電壓/過電流/過功率/過溫/極性反接等全方位智能保護功能;

　　11. 豐富的SCPI命令，方便組建智能化測試平臺和進行二次開發;

　　12. 標配功能完善上位機軟件;

　　13. 采用智能風扇控制，降低噪音;

　　14. 提供RS232、LAN通訊接口。

應用

　　1. 動力電池、鉛酸電池、燃料電池的放電測試

　　2. BMS與電池保護裝置測試

　　3. 直流充電樁、充電模塊、車載充電機、A/D電源轉換器及其它電力電子功率器件的測試

　　4. 大功率開關電源、UPS電源、通信電源、服務器電源的測試

　　5. 太陽能電池陣列、工業電機的虛擬負載測試

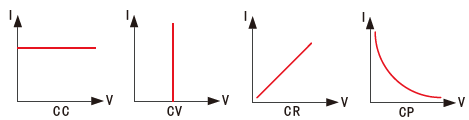

定態功能

FT6400系列電子負載具有恒電流、恒電壓、恒電阻與恒功率四種測試模式，可滿足廣泛的測試要求。舉例來說，恒電流和恒電阻模式可用于測試電壓源在不同負載情況下，輸出電壓是否維持穩定輸出。對于電池充電器和車用充電樁而言，恒電壓模式可改變充電器和充電樁的輸出電壓以檢驗輸出電流是否正確。

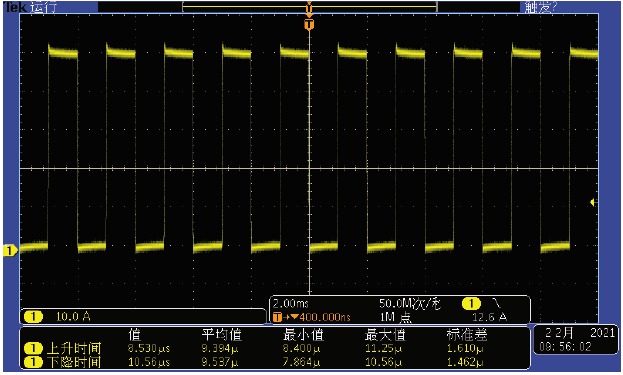

動態功能

為滿足日益增長的高速測試需求，F(xiàn)T6400系列電子負載提供高速可編程的動態測試功能（電流動態與電阻動態測試）。動態測試功能允許用戶設定帶載高/低準位、T1/T2時間及切換  斜率，最大斜率為10A/us。此功能常用于測試電源動態特性。 為適應不同場合的需要，動態功能包含連續、脈沖及翻轉三種模式。連續模式可提供高達20kHz的帶載頻率；脈沖與翻轉模式下，可接收觸發信號用以產生帶載變化，讓您的測試隨心所欲。

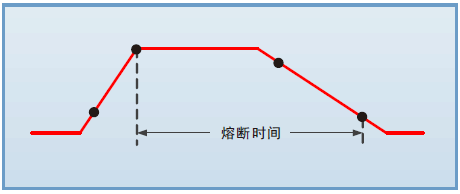

時間測量

FT6400系列電子負載具有時間測量功能。通過捕獲外部開關量信號，結合開關量信號和電壓電流信號可以測試系統的響應和動作時間、脈沖電流的脈沖寬度等。其主要用于測量電源的開關機時間、保持時間、上升沿下降沿時間，以及保險絲熔斷時間與斷路器響應時間等。

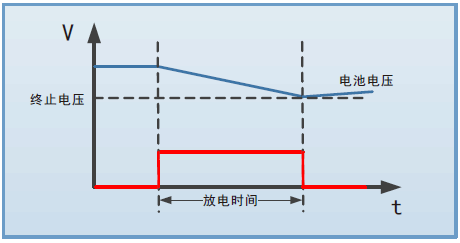

電池測試

電池內阻和容量是評價電池參數的重要指標。為了方便測試，F(xiàn)T6400系列負載提供了電池測試功能，包括電池內阻測試與電池容量測試。此功能采用恒電流方式放電。放電過程中，將記錄放電電量、放電容量與放電時間。

外部模擬編程

FT6400系列具備外部模擬編程功能。其他設備可通過一個外部電壓信號（直流或交流）對負載進行連續控制。0～10V的外部電壓信號，對應0～100%滿量程帶載電流。此功能還可以用于各種復雜帶載波形測試。

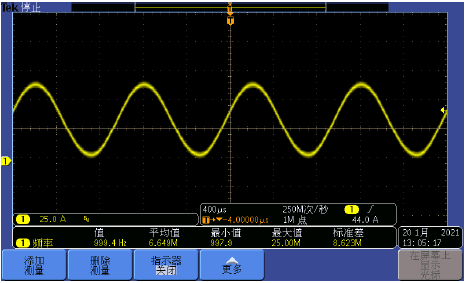

1kHz正弦波

5kHz正弦波

保護功能

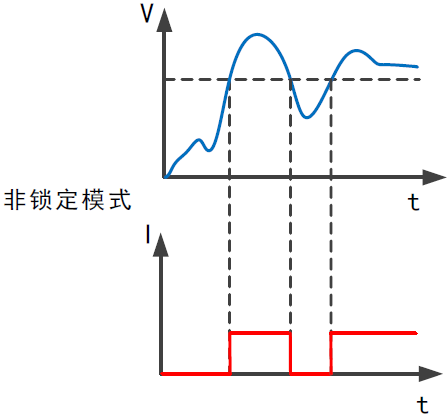

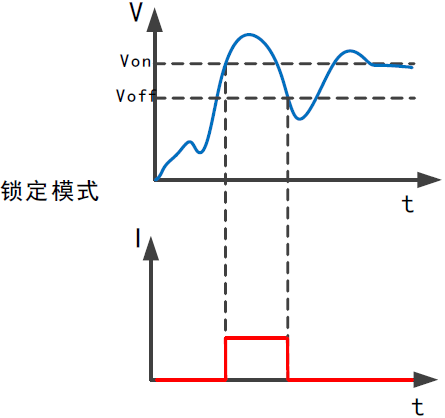

FT6400系列提供了過電壓、過電流、過功率、過溫度、電壓反相等全方位的保護功能。另外， 用戶可以根據需要設置電壓、電流、功率保護值。被測設備輸出電壓上升或下降速度較慢時，可開啟Von、Voff功能。為滿足更多的測試需求，Von帶載電壓支持鎖定與非鎖定兩種方式。全方位的保護功能，確保了產品的可靠性， 是工程測試及自動測試系統值得信賴的產品。

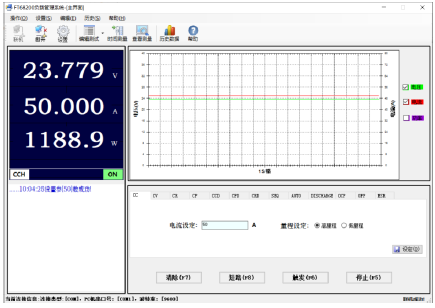

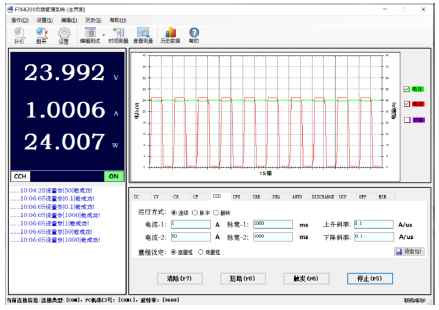

電腦圖形化操作軟件

FT6400系列提供了一款具有虛擬儀器功能的上位機軟件，可以實時讀取測試數據、生成圖像、導出報表、打印報告等，方便客戶使用。
