FTG系列可編程直流開關電源，電壓范圍從10V～1500V，單機電流可達12000A，單機最大功率為600kW。國內首創技術，大電流工作時依然保持0.1%的控制及測量精確度，為傳感器測試、超導材料測試，線纜測試等試驗提供有力支持。
FTG系列具有高功率密度、大電流低紋波噪聲、瞬態響應快速、分辨率高、精度高等優點。電源整機采用模塊組合堆疊的體系架構，模塊間通過高速外部總線連接，可靠性高且便于維護與擴展?？蓱?yīng)用于實驗室測試、車載設備測試、太陽能逆變器測試、DC/DC轉換器與逆變器測試、引擎啟動測試、電池自動充電、電子產品生命周期測試。
FTG系列具備LAN/RS232/ RS485（選）/GPIB（選）/CAN（選）接口，既支持SCPI協議也支持標準ModBus-RTU協議，再配合內置隔離數/?？刂平涌冢ㄟx），為系統集成應用帶來極大的應用多樣性及便利性。
功能特點
1. 單機范圍：電壓：0～1500V;電流：0～12000A;功率：4～600kW
2. 高精度的電壓電流控制與測量;
3. 恒壓、恒流、恒功率輸出功能;
4. 方便、實用的序列功能，可實現各種電壓電流波形輸出;
5. 復雜的波形編輯功能，可實現各種復雜的電壓電流波形輸出;
6. 高功率密度，3U/15kW;
7. 具備電壓遠端補償及保護功能，遠端近端自動切換，使用方便;
8. 支持電壓、電流監視輸出;
9. 輸出時間可自由設定，可精確控制和記錄輸出時間;
10. 模擬編程：通過模擬量控制輸出電壓和輸出電流(選);
11. 提供具有強大的信號監控能力的復合信號端口(選);
12. 監視輸出：電壓電流的輸出波形以模擬量的形式輸出，方便監測;
13. 提供RS232、LAN、RS485(選)、GPIB(選)、CAN(選)多種遠程通信接口;
14. 標準SCPI及Modbus-RTU指令，方便組建智能化測試平臺和進行二次開發;
15. 模塊堆疊組合、標準機架式設計，便于安裝、維護;
16. 過電壓/過電流/過功率/過溫度全方位智能保護功能;
17. TFT彩色液晶顯示屏，支持簡體中文、繁體中文與英文顯示;
18. 采用智能風扇控制，降低噪音，提高風扇壽命。
應用領域
1. 電力電子實驗室的多規格靈活應用;
2. 燃料電池、動力電池、鉛蓄電池、超級電容測試;
3. 車載、機載、艦載電子設備的供電環境仿真;
4. 直流充電機、充電樁設計和測試系統集成;
5. 服務器電源、UPS、逆變器設計和測試;
6. 太陽能、風能、儲能領域設計和測試;
7. 傳感器、超導材料、線纜等產品測試;
8. 無人機、激光、傳感器領域供電和設計測試。

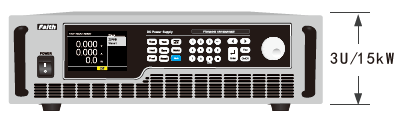

3U/15kW高功率密度
FTG系列提供了3U/15kW的高功率密度，具有輸出精準、響應快速以及低紋波噪聲等特性。寬范圍的電壓10V～1500V，電流3.5A～12000A的組合，適合從設計到產品生產流程的每一個測試驗證環節。
測量功能
FTG系列內置16bits高精度A/D轉換器，電壓0.1%+0.1%F.S.、電流0.1%+0.2%F.S.的測量精度。電壓、電流、功率的測量值可同時顯示在電源前面板的顯示屏上。除此之外，F(xiàn)TG額外提供電壓與電流監視輸出功能，用戶可借由監視輸出端子通過示波器監控電壓電流的輸出波形。

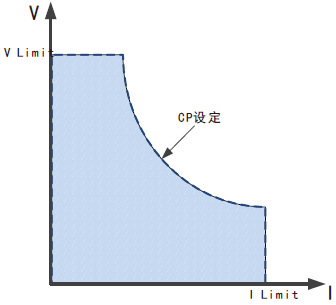

恒功率功能
FTG系列電源具有恒功率輸出功能，該功能允許用戶設置功率輸出值、最高輸出電壓和最高輸出電流。恒功率輸出開啟后，電源不斷調整輸出電壓與輸出電流，使得輸出功率維持在設定值。用戶還可調整響應速度，以適應不同速率的各類負載。
序列功能
FTG系列電源具有序列輸出功能，用戶可根據實際需要編輯復雜電壓電流波形。支持10個序列文件，每個文件100步，支持循環、鏈接，方便實現復雜波形輸出。

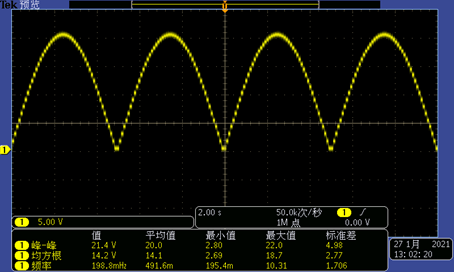

序列功能生成的半波正弦

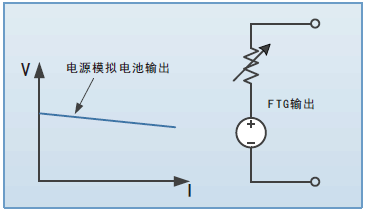

電池內阻模擬功能
FTG系列電源具備電池內阻模擬輸出功能，當電源輸出電流增大時輸出電壓可根據用戶預先設定內阻值進行調節。
CV、CC優先
當電源輸出接入感性或容性負載時會造成輸出電流或電壓一定程度的過沖，輕則觸發被測設備保護，嚴重的將直接導致被測設備損壞。FTG系列具備CV、CC輸出優先功能從而有效抑制輸出過沖及帶來的影響。
CV優先（高速建立電壓，電流超調）
CC優先（高速建立電流，電壓超調）

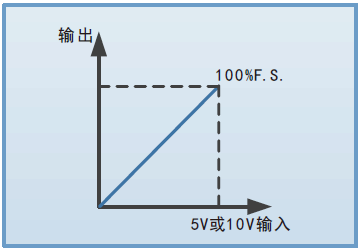

模擬編程功能
FTG系列具有電壓編程與電流編程兩個模擬量輸入端口，可分別控制輸出電壓與輸出電流。模擬量編程信號可選擇0～5V或者0～10V直流電壓信號。編程信號對應于0～100%F.S.的輸出電壓與輸出電流。
訂購信息
訂購信息表-1
電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 |
10V | FTG040-010 | 400A | 4kW | 15V | FTG045-015 | 300A | 4.5kW | 20V | FTG050-020 | 250A | 5kW |
FTG080-010 | 800A | 8kW | FTG090-015 | 600A | 9kW | FTG100-020 | 500A | 10kW | |||
FTG120-010 | 1200A | 12kW | FTG135-015 | 900A | 13.5kW | FTG150-020 | 750A | 15kW | |||
FTG160-010 | 1600A | 16kW | FTG180-015 | 1200A | 18kW | FTG200-020 | 1000A | 20kW | |||
FTG200-010 | 2000A | 20kW | FTG225-015 | 1500A | 22.5kW | FTG250-020 | 1250A | 25kW | |||
FTG240-010 | 2400A | 24kW | FTG270-015 | 1800A | 27kW | FTG300-020 | 1500A | 30kW | |||
FTG360-010 | 3600A | 36kW | FTG405-015 | 2700A | 40.5kW | FTG450-020 | 2250A | 45kW | |||
FTG480-010 | 4800A | 48kW | FTG540-015 | 3600A | 54kW | FTG600-020 | 3000A | 60kW | |||
FTG600-010 | 6000A | 60kW | FTG675-015 | 4500A | 67.5kW | FTG900-020 | 4500A | 90kW | |||
FTG1200-010 | 12000A | 120kW | FTG1080-015 | 7200A | 108kW | FTG1200-020 | 6000A | 120kW | |||
電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 |
30V | FTG050-030 | 167A | 5kW | 40V | FTG050-040 | 125A | 5kW | 50V | FTG050-050 | 100A | 5kW |
FTG100-030 | 334A | 10kW | FTG100-040 | 250A | 10kW | FTG100-050 | 200A | 10kW | |||
FTG150-030 | 500A | 15kW | FTG150-040 | 375A | 15kW | FTG150-050 | 300A | 15kW | |||
FTG200-030 | 667A | 20kW | FTG200-040 | 500A | 20kW | FTG200-050 | 400A | 20kW | |||
FTG250-030 | 833.5A | 25kW | FTG250-040 | 625A | 25kW | FTG250-050 | 500A | 25kW | |||
FTG300-030 | 1000A | 30kW | FTG300-040 | 750A | 30kW | FTG300-050 | 600A | 30kW | |||
FTG450-030 | 1500A | 45kW | FTG450-040 | 1125A | 45kW | FTG450-050 | 900A | 45kW | |||
FTG600-030 | 2000A | 60kW | FTG600-040 | 1500A | 60kW | FTG600-050 | 1200A | 60kW | |||
FTG900-030 | 3000A | 90kW | FTG900-040 | 2250A | 90kW | FTG900-050 | 1800A | 90kW | |||
FTG1200-030 | 4000A | 120kW | FTG1200-040 | 3000A | 120kW | FTG1200-050 | 2400A | 120kW | |||
電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 |
60V | FTG050-060 | 83.5A | 5kW | 100V | FTG050-100 | 50A | 5kW | 160V | FTG050-160 | 31.5A | 5kW |
FTG100-060 | 167A | 10kW | FTG100-100 | 100A | 10kW | FTG100-160 | 62.5A | 10kW | |||
FTG150-060 | 250A | 15kW | FTG150-100 | 150A | 15kW | FTG150-160 | 94A | 15kW | |||
FTG200-060 | 333.5A | 20kW | FTG200-100 | 200A | 20kW | FTG200-160 | 125A | 20kW | |||
FTG250-060 | 417A | 25kW | FTG250-100 | 250A | 25kW | FTG250-160 | 156.5A | 25kW | |||
FTG300-060 | 500A | 30kW | FTG300-100 | 300A | 30kW | FTG300-160 | 188A | 30kW | |||
FTG450-060 | 750A | 45kW | FTG450-100 | 450A | 45kW | FTG450-160 | 281.5A | 45kW | |||
FTG600-060 | 1000A | 60kW | FTG600-100 | 600A | 60kW | FTG600-160 | 375A | 60kW | |||
FTG900-060 | 1500A | 90kW | FTG900-100 | 900A | 90kW | FTG900-160 | 562.5A | 90kW | |||
FTG1200-060 | 2000A | 120kW | FTG1200-100 | 1200A | 120kW | FTG1200-160 | 750A | 120kW |
訂購信息表-2
電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 |
250V | FTG050-250 | 20A | 5kW | 300V | FTG050-300 | 17A | 5kW | 400V | FTG050-400 | 12.5A | 5kW |
FTG100-250 | 40A | 10kW | FTG100-300 | 33.5A | 10kW | FTG100-400 | 25A | 10kW | |||
FTG150-250 | 60A | 15kW | FTG150-300 | 50A | 15kW | FTG150-400 | 37.5A | 15kW | |||
FTG200-250 | 80A | 20kW | FTG200-300 | 67A | 20kW | FTG200-400 | 50A | 20kW | |||
FTG250-250 | 100A | 25kW | FTG250-300 | 83.5A | 25kW | FTG250-400 | 62.5A | 25kW | |||
FTG300-250 | 120A | 30kW | FTG300-300 | 100A | 30kW | FTG300-400 | 75A | 30kW | |||
FTG450-250 | 180A | 45kW | FTG450-300 | 150A | 45kW | FTG450-400 | 112.5A | 45kW | |||
FTG600-250 | 240A | 60kW | FTG600-300 | 200A | 60kW | FTG600-400 | 150A | 60kW | |||
FTG900-250 | 360A | 90kW | FTG900-300 | 300A | 90kW | FTG900-400 | 225A | 90kW | |||
FTG1200-250 | 480A | 120kW | FTG1200-300 | 400A | 120kW | FTG1200-400 | 300A | 120kW | |||
電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 |
500V | FTG050-500 | 10A | 5kW | 600V | FTG050-600 | 8.5A | 5kW | 800V | FTG050-800 | 6.5A | 5kW |
FTG100-500 | 20A | 10kW | FTG100-600 | 17A | 10kW | FTG100-800 | 12.5A | 10kW | |||
FTG150-500 | 30A | 15kW | FTG150-600 | 25A | 15kW | FTG150-800 | 19A | 15kW | |||
FTG200-500 | 40A | 20kW | FTG200-600 | 33.5A | 20kW | FTG200-800 | 25A | 20kW | |||
FTG250-500 | 50A | 25kW | FTG250-600 | 42A | 25kW | FTG250-800 | 31.5A | 25kW | |||
FTG300-500 | 60A | 30kW | FTG300-600 | 50A | 30kW | FTG300-800 | 37.5A | 30kW | |||
FTG450-500 | 90A | 45kW | FTG450-600 | 75A | 45kW | FTG450-800 | 56.5A | 45kW | |||
FTG600-500 | 120A | 60kW | FTG600-600 | 100A | 60kW | FTG600-800 | 75A | 60kW | |||
FTG900-500 | 180A | 90kW | FTG900-600 | 150A | 90kW | FTG900-800 | 112.5A | 90kW | |||
FTG1200-500 | 240A | 120kW | FTG1200-600 | 200A | 120kW | FTG1200-800 | 150A | 120kW | |||
電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 |
1000V | FTG050-1000 | 5A | 5kW | 1200V | FTG050-1200 | 4.5A | 5kW | 1500V | FTG050-1500 | 3.5A | 5kW |
FTG100-1000 | 10A | 10kW | FTG100-1200 | 8.5A | 10kW | FTG100-1500 | 7A | 10kW | |||
FTG150-1000 | 15A | 15kW | FTG150-1200 | 12.5A | 15kW | FTG150-1500 | 10A | 15kW | |||
FTG200-1000 | 20A | 20kW | FTG200-1200 | 17A | 20kW | FTG200-1500 | 13.5A | 20kW | |||
FTG250-1000 | 25A | 25kW | FTG250-1200 | 21A | 25kW | FTG250-1500 | 17A | 25kW | |||
FTG300-1000 | 30A | 30kW | FTG300-1200 | 25A | 30kW | FTG300-1500 | 20A | 30kW | |||
FTG450-1000 | 45A | 45kW | FTG450-1200 | 37.5A | 45kW | FTG450-1500 | 30A | 45kW | |||
FTG600-1000 | 60A | 60kW | FTG600-1200 | 50A | 60kW | FTG600-1500 | 40A | 60kW | |||
FTG900-1000 | 90A | 90kW | FTG900-1200 | 75A | 90kW | FTG900-1500 | 60A | 90kW | |||
FTG1200-1000 | 120A | 120kW | FTG1200-1200 | 100A | 120kW | FTG1200-1500 | 80A | 120kW |
訂購信息表-3
電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 |
10V | FTG040-010H | 400A | 4kW | 15V | FTG045-015H | 300A | 4.5kW | 20V | FTG050-020H | 250A | 5kW |
FTG080-010H | 800A | 8kW | FTG090-015H | 600A | 9kW | FTG100-020H | 500A | 10kW | |||
FTG120-010H | 1200A | 12kW | FTG135-015H | 900A | 13.5kW | FTG150-020H | 750A | 15kW | |||
FTG240-010H | 2400A | 24kW | FTG270-015H | 1800A | 27kW | FTG300-020H | 1500A | 30kW | |||
FTG480-010H | 4800A | 48kW | FTG540-015H | 3600A | 54kW | FTG600-020H | 3000A | 60kW | |||
電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 | 電壓 | 型號 | 電流 | 功率 |
30V | FTG050-030H | 167A | 5kW | 600V | FTG050-600H | 8.5A | 5kW | 1000V | FTG050-1000H | 5A | 5kW |
FTG100-030H | 334A | 10kW | FTG100-600H | 17A | 10kW | FTG100-1000H | 10A | 10kW | |||
FTG150-030H | 500A | 15kW | FTG150-600H | 25A | 15kW | FTG150-1000H | 15A | 15kW | |||
FTG300-030H | 1000A | 30kW | FTG300-600H | 150A | 30kW | FTG300-1000H | 30A | 30kW | |||
FTG600-030H | 2000A | 60kW | FTG600-600H | 100A | 60kW | FTG600-1000H | 60A | 60kW |
*更多標準電壓規格產品,包括75V/80V/120V/150V/200V等不一一列出；
*更大功率規格型號不一一列出；
*后綴H表示：10V、15V、20V、30V為電流高斜率機型；600V、1000V為電壓高斜率機型。
