FT63200A/E系列中功率可編程直流電子負載，是基于高可靠性及高功率密度進行設計，可實現2U/3kW，其功率密度是傳統負載的兩倍。

　　FT63200A/E系列有150V、600V、1200V三種電壓范圍，單機功率范圍從750W至3kW。其更寬的工作范圍，極快的動態頻率，有效增加了測試能力和應用范圍。全系列產品都具備強大的過載能力，瞬間過功率拉載可達額定功率2倍，能有效降低測試成本。

　　FT63200A/E具備LAN、RS485、CAN、USB等多種通訊接口以及模擬量接口，支持SCPI、Modbus、CANopen通訊協議，為系統集成應用提供了極大便利。

　　特點

　　1. 高功率密度設計，整機可實現3kW/2U;

　　2. 單機功率：750W～3000W，通過主/從并聯，大功率可擴展至30kW;

　　3. 電壓等級：150V、600V、1200V;

　　4. 高精度，電壓精度為(0.025%+0.025%F.S.);電流精度為(0.05%+0.05%F.S.);

　　5. 多種工作模式：CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式;

　　6. 采樣速度500kHz;

　　7. 30kHz動態掃描功能;

　　8. 遠程數據傳輸率可達1kHz，能極大提高通訊接口數據獲取能力;

　　9. 瞬時過功率帶載功能，瞬間帶載能力可達到額定功率的兩倍;

　　10. OCP、OPP、LED模擬、負載效應、電池內阻、電池放電測試功能;

　　11. 時間測量，(Vpk+/-)測量功能;

　　12. 自動測試功能，正弦波帶載功能，序列功能;

　　13. 全面的保護功能：過電壓、過電流、過溫度、限電流、限功率、輸入反接、斷電記憶等;

　　14. 外部模擬編程輸入與電流監視輸出，且具備高壓隔離能力;

　　15. TFT彩色液晶顯示屏，中英文菜單界面;

　　16. 配備多種通信接口：RS485、LAN、USB、CAN(選配);

　　17. 支持SCPI與ModBus通訊協議。

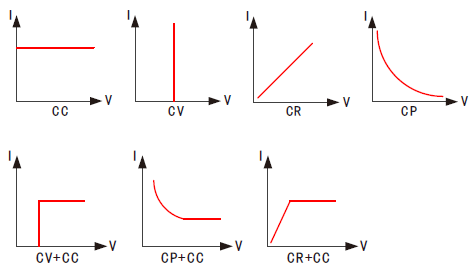

　　多種工作模式

　　FT63200A/E系列具有恒電流、恒電壓、恒電阻、恒功率四種基本工作模式，能滿足廣泛的測試需求。同時又具備CV+CC、CR+CC、CP+CC多種復合操作模式功能。用戶可以根據自己的測試需求，設置電流限制值，避免在測試過程中出現過流損壞測試產品的情況出現。其中CV+CC模式可以應用于模擬電池充電特性，測試充電樁以及車載充電機等類似產品。CR+CC模式可模擬電源電壓電流限制及精度測試。

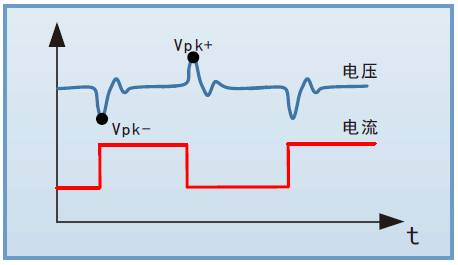

　　30kHz動態掃頻，Vpk+/-捕獲

　　FT63200A/E系列具有動態掃頻功能，高可設置頻率30kHz。測試時通過調整電流拉載頻率，捕捉和記錄被測電源在整個過程中的峰值電壓Vpk+、谷值電壓Vpk-及發生頻率點。能有效測試各類電源在不同頻率下的動態響應。

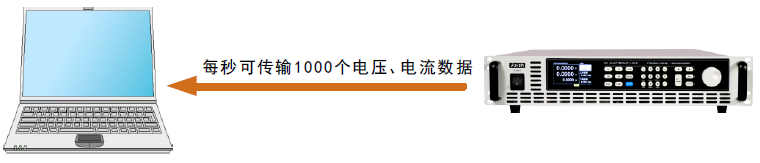

　　1kHz數據傳輸

　　FT63200A/E系列能為用戶提供高達1kHz的數據傳輸量，即每秒1000個電壓、電流數據點，以便實現波形繪制與動態數據分析等功能。在系統集成應用中，上位機通過此功能可免去示波器與高速電流采集硬件，直接獲取大量測試數據，降低成本。

　　瞬時過功率加載功能

　　FT63200A/E系列電子負載具有瞬時2倍以上超過額定功率拉載能力。在模擬直流電機啟動特性，電源瞬時過載特性，動力電池的瞬時高倍率放電特性，功率型電力電子器件瞬時帶載能力等瞬時大功率拉載測試中，可極大地節約成本。

　　時間測量

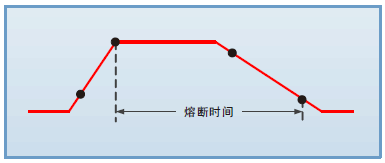

　　FT63200A/E系列電子負載具有時間測量功能。通過捕獲外部開關量信號，結合開關量信號和電壓電流信號可以測試系統的響應和動作時間、脈沖電流的脈沖寬度等。其主要用于測量電源的開關機時間、保持時間、上升沿下降沿時間，以及保險絲熔斷時間與斷路器響應時間等。

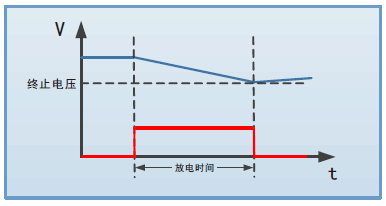

　　電池測試

　　FT63200A/E系列電子負載具有電池測試功能。提供了定電流、定電阻、定功率三種放電模式，可自行設定放電截止條件：截止電壓、截止時間及截止電量，三者任一條件滿足，放電停止。放電過程中，將記錄放電電量與放電時間。

　　FT63200A/E系列通過直流放電法(DCR)進行電阻內阻和容量測試。

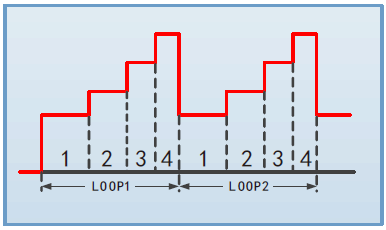

　　序列功能

　　FT63200A/E系列電子負載提供了序列測試功能，多可編輯50個測試文件，每個100步。支持CC、CV、CR、CP等多種模式下的負載時序變化，并同時支持文件鏈接等序列編輯功能。多可完成5000步的時序編輯，單步時間范圍為：0.1ms～99999s。

　　正弦波動態帶載

　　FT63200A/E系列具備正弦波帶載電流功能，可應用于燃料電池的阻抗分析測試。

　　級聯

　　FT63200A/E系列的級聯功能，支持高達10臺負載的并機使用，擴展電子負載的功率使用范圍。級聯時，每個負載自主均流，從機自動復制主機的帶載參數。單機也可獨立使用，功率配置更靈活。

　　外部模擬編程

　　FT63200A/E系列具備外部模擬編程功能。其他設備可通過一個外部電壓信號(直流或交流)對負載進行連續控制。0～10V的外部電壓信號，對應0～100%滿量程帶載電流。此功能還可以用于各種復雜帶載波形測試。

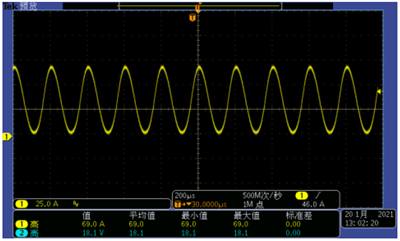

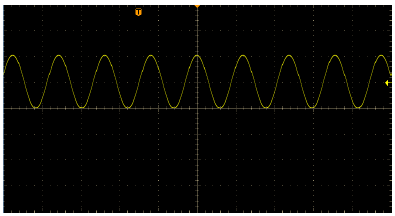

　　                          1kHz正弦波                                                                                       5kHz正弦波

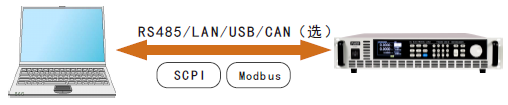

　　多接口與多協議

　　FT63200A/E系列配備多種通訊接口，同時支持SCPI與Modbus兩種通訊協議。用戶可以根據需求在菜單進行配置，這樣使得系統集成更加靈活。

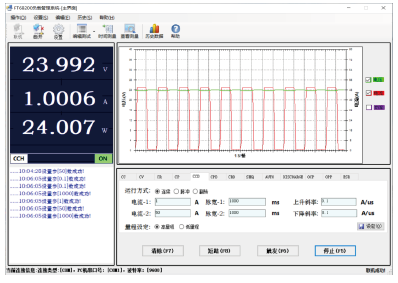

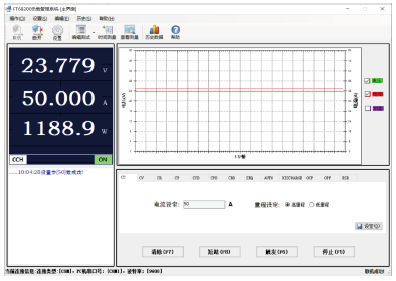

　　電腦圖形化操作軟件

　　FT63200A/E系列提供了一款具有虛擬儀器功能的上位機軟件，可以實時讀取測試數據、生成圖像、導出報表、打印報告等，方便客戶使用。

　　訂購信息
