指標類型

指標參數

通道數

雙通道

雙通道

雙通道

通道帶寬

5MHz

10MHz

20MHz

采樣率

125MS/s

125MS/s

125MS/s

垂直分辨率

14bits

14bits

14bits

波形

正弦波、方波、三角波、脈沖波、斜波、噪聲、任意波(固定16組)

掃描方式

線性、對數、外掃描

調制類型

AM、FM、PM、ASK、FSK、PSK、PWM

輸出特性

輸出阻抗

50Ω/高阻

幅度范圍

1mVpp～11.5Vpp （50Ω）

1mVpp～11.5Vpp （50Ω）

1mVpp～11.5Vpp（50Ω，≤10MHz）

1mVpp～5Vpp （50Ω，≤20MHz）

2mVpp～23Vpp （高阻）

2mVpp～23Vpp （高阻）

2mVpp～23Vpp （高阻，≤10MHz）

2mVpp～11.5Vpp （高阻，≤20MHz）

精度（1kHz正弦波）

幅度設置值的1%±2 mV

直流偏移范圍

 -5Vpp～5Vpp(50Ω)（AC+DC）

 -10Vpp～11.5Vpp(高阻)(AC+DC)

偏移精度

偏置設置值的±1% ± 幅度設置值的0.5%±2 mV

幅度分辨率

1mV

幅度平坦度

＜100kHz0.1dB

100kHz～10MHz   0.2dB

正弦波

頻率范圍

1μHz～5MHz

1μHz～10MHz

1μHz～20MHz

分辨率

1μHz

諧波失真（典型值）

測試條件：輸出功率0dBm

DC～20kHz -55dBc

20kHz～1MHz -50dBc

1MHz～10MHz -40dBc

總諧波失真（典型值）

DC～20kHz，1Vpp＜0.2%

方波/脈沖波

頻率范圍

1μHz～5MHz

1μHz～5MHz

1μHz～5MHz

頻率范圍分辨率

1 μHz

上升/下降時間

＜24ns（典型值，1kHz，1Vpp）

過沖（典型值）

＜2%

占空比

0.01%～99.99%

脈寬

≥80ns

抖動（典型值）

1ns+周期的100ppm

三角波/斜波

頻率范圍

1μHz～400kHz

頻率范圍分辨率

1μHz

非線性度

1%±2 mV（典型值，1kHz，1Vpp，對稱性50%）

斜波對稱性

0.0%-100.0%

邊沿時間

≥400ns

任意波

任意波

頻率范圍：1μHz至 1 MHz

頻率范圍：1μHz至 2 MHz

頻率范圍：1μHz至 3 MHz

內部存儲位置(固定)：16組

AbsSine、AmpALT、AttALT、Gaussian Monopulse、GaussPulse、SineVer、StairUd、Trapezia、LogNormal、Sinc、

心電圖、腦電圖、指數上升、指數下降、Lorentz、D-Lorentz

AM調制

載波

正弦、方波、斜波、任意波

源

內部/外部（前面板BNC）

調制波

正弦、方波、上升斜波、下降斜波、噪聲、任意波

調制頻率

2mHz～50kHz

調制深度

0%～120%

FM調制

載波

正弦、方波、斜波、任意波

源

內部/外部（前面板BNC）

調制波

正弦、方波、上升斜波、上升斜波、噪聲、任意波

調制頻率

2mHz～50kHz

頻偏

2.5MHz

 5MHz

 10MHz

PM調制

載波

正弦、方波、斜波、任意波

源

內部/外部（前面板BNC）

調制波

正弦、方波、上升斜波、下降斜波、噪聲、任意波

調制頻率

2mHz50kHz

相偏

0°～360°

ASK調制

載波

正弦、方波、斜波、任意波

源

內部/外部（前面板BNC）

調制波

50%占空比的方波

調制頻率

2mHz～100kHz

FSK調制

載波

正弦、方波、斜波、任意波

源

內部/外部（前面板BNC）

調制波

50%占空比的方波

調制頻率

2mHz～100kHz

PSK調制

載波

正弦、方波、斜波、任意波

源

內部/外部（前面板BNC）

調制波

50%占空比的方波

調制頻率

2mHz～100kHz

PWM調制

載波

脈沖波

源

內部/外部（前面板BNC）

調制波

正弦、方波、上升斜波、下降斜波、噪聲、任意波

調制頻率

2mHz～20kHz

寬度偏差

脈沖寬度的 0%~49.99%

掃頻

載波

正弦、方波、斜波

類型

線性、對數

掃頻時間

1ms～500s±0.1%

觸發源

手動、內部、外部

頻率計

輸入電平

TTL兼容

輸入頻率

1Hz～100MHz

頻率分辨率

6位/秒

耦合方式

直流

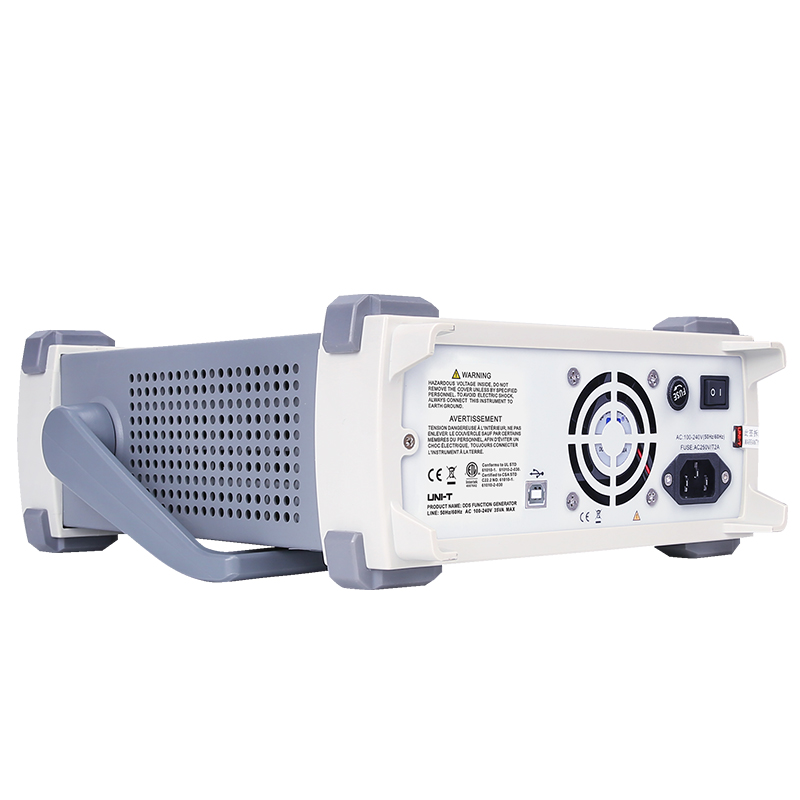

后面板連接器

接口

標配

USB Device

顯示

顯示類型

4.3英寸TFT， LCD

顯示分辨率

WVGA(480*272)

顯示語言

僅支持兩種語言，出廠默認：中/英文

電源

電源電壓

100V～240VACrms，50Hz/60Hz

耗電

小于25W

保險絲

2A，T級，250V

環境

溫度范圍

操作：10℃~+40℃

非操作：-20℃~+60℃

冷卻方法

風扇冷卻

濕度范圍

+35℃以下：≤90%相對濕度

+35℃~+40℃：≤60%相對濕度

海拔高度

操作2,000米以下

非操作15,000米以下

產品規格

尺寸(W×H×D)

265mm×110mm×320mm

凈重

3.1 Kg

毛重

4.1 Kg
