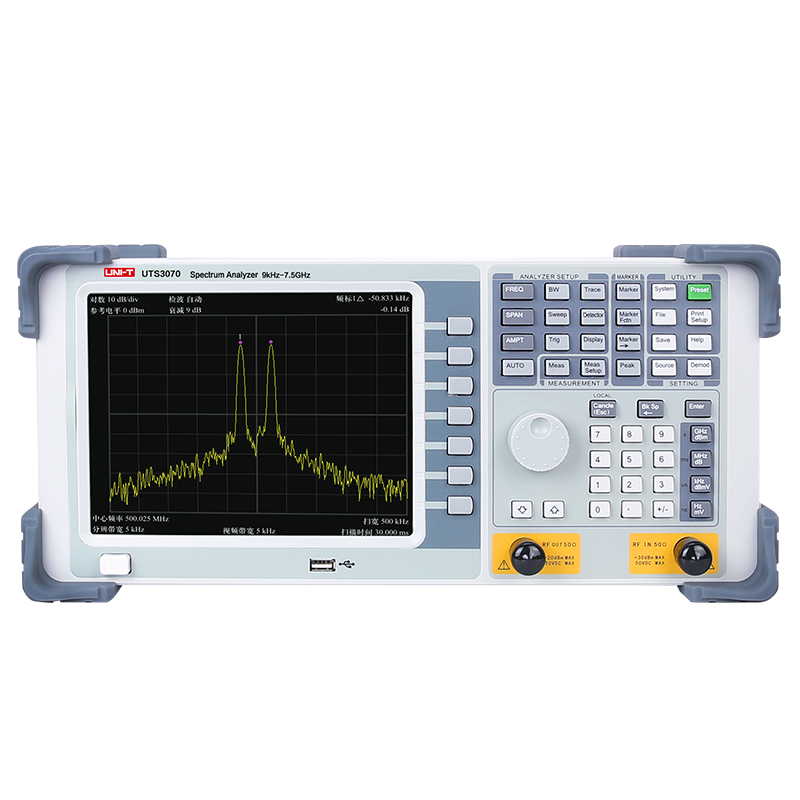

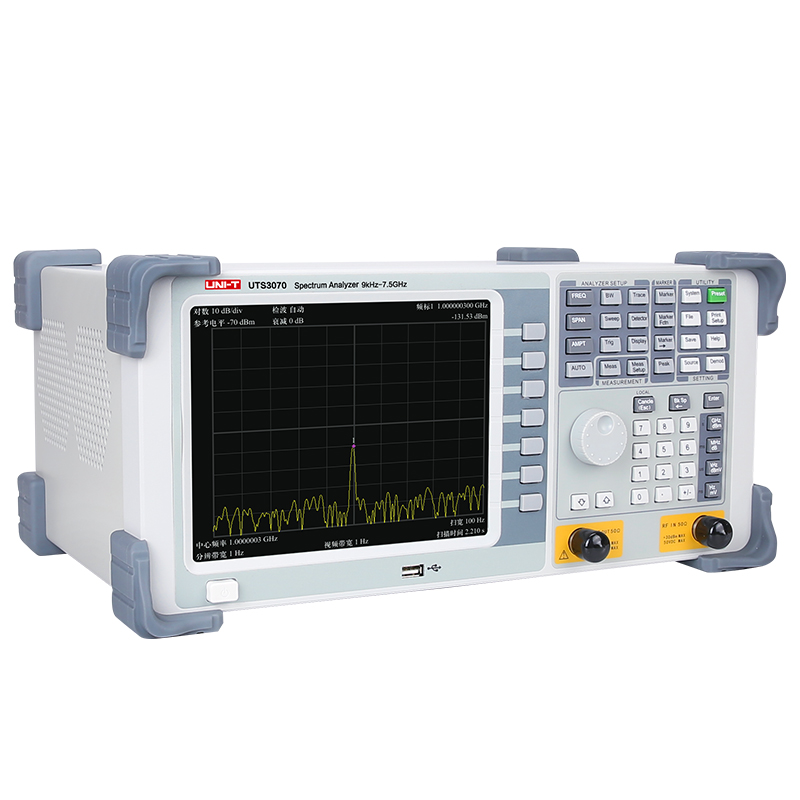

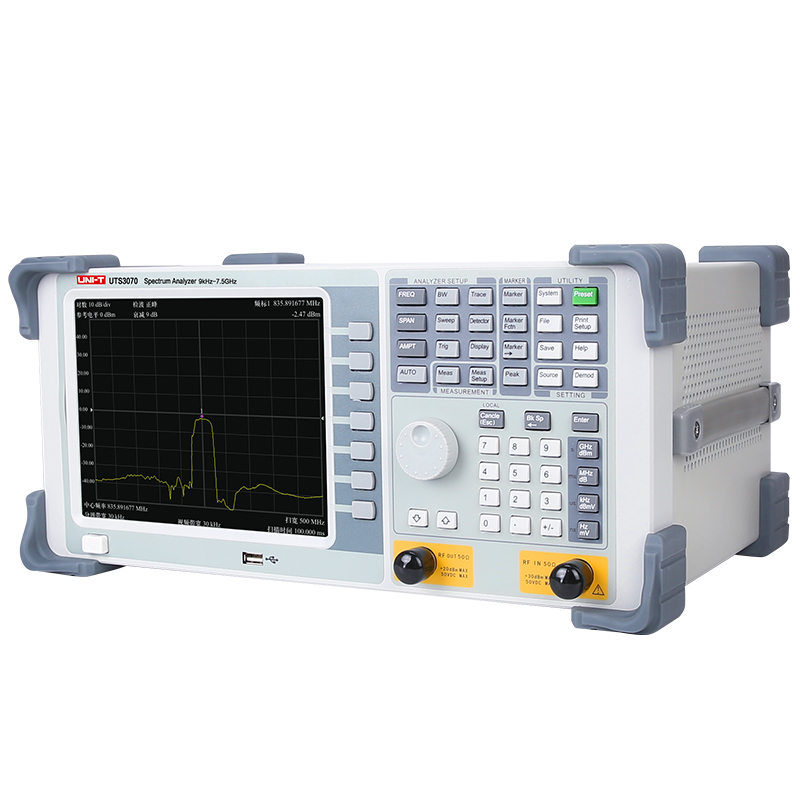

UTS3000系列是一款結構 緊湊、性能優異 的便攜式頻譜分析儀，全程數字步進掃描和全數字中頻技術，多項人性化設計讓您的RF測量變得前所未有的輕松有效 。具有優于主流便攜式頻譜分析儀的技術指標，適合室內外等測試場合。
主要特點
大頻率范圍9kHz~3GHz
大分辯率帶寬5Hz~3MHz(以1至10連續步進)
3GHz信號發生器,既可作為跟蹤源,也可作國獨立信號源

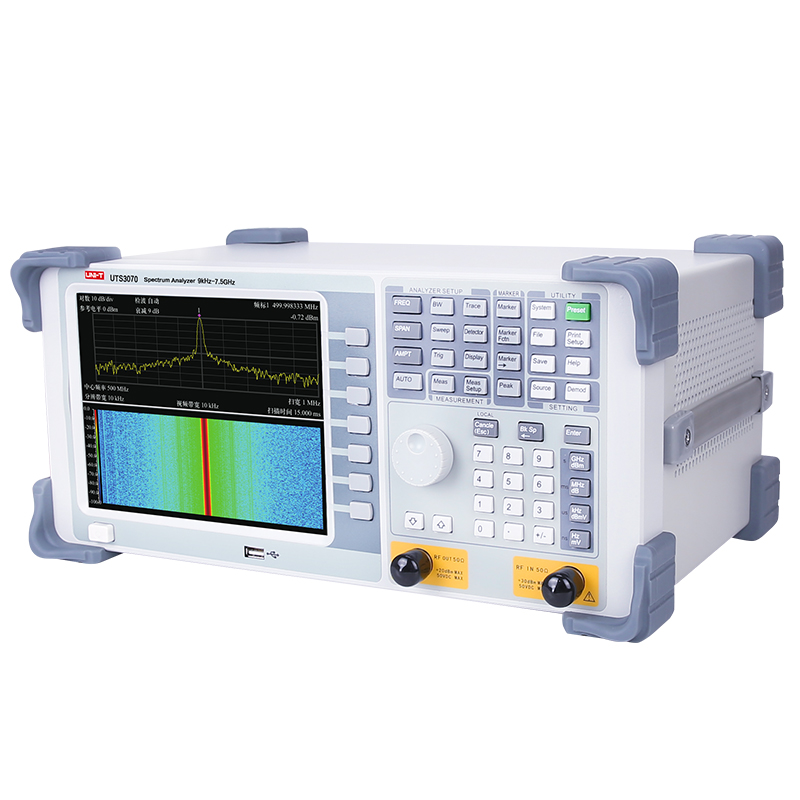

具備頻率、AM和FM解調、鄰道功率測量、色譜圖等測量功能
多達5條跡線測量顯示
相位噪聲-110dBc/Hz(偏移10kHz)
LED背光超大顯示，中英文操作菜單，前置放大器
多種通信接口：USB、LAN、VGA、GPIB、RS232
高亮度的 8.4英寸大屏幕，畫面清晰
型號及對比
基本功能 | UTS3070 | UTS3070D |
頻率 | ||
頻率范圍 | 9kHz～7.5GHz | |
頻率分辨率 | 1Hz | |
頻率讀數精度 | ±(頻標讀數*頻率基準精度+1%*掃寬+10%*RBW+0.5* | |
[掃寬/(掃描點-1）]+1Hz) | ||
內部基準(10MHz) | 老化率 ＜1ppm/年；溫漂 ＜0.5ppm(15℃至35℃) | |
分辨率帶寬(RBW) | ||
范圍(＜10Hz為選件) | 1Hz～500kHz ，1MHz，3MHz | |
選擇性(60dB/3dB) | RBW≤500kHz; ＜5:1 典型值(數字實現，接近高斯形狀） | |
精度 | RBW≤500kHz，＜5% 典型值 | |
視頻帶寬(VBW) | 10Hz至3MHz，1-3-10 序列 | |
顯示平均噪聲電平(1Hz分辨率帶寬，射頻衰減器0dB) | ||
前放關 | 100kHz～1MHz：<-95dBm-3×(f/100kHz)dB | |
100kHz～10MHz：<-125dBm | ||
10MHz～2GHz：<-133dBm | ||
2GHz～3.4GHz：<-130dBm | ||
3.4GHz～5GHz：<-133dBm | ||
5GHz～7.5GHz： <-127dBm | ||
前放開 | 100kHz～1MHz：<-110dBm-3×(f/100kHz)dB | |
100kHz～10MHz：<-140dBm | ||
10MHz～2GHz：<-148dBm | ||
2GHz～3.4GHz：<-143dBm | ||
3.4GHz～5GHz：<-145dBm | ||
5GHz～7.5GHz：<-138dBm | ||
相位噪聲(fc=500MHz) | ||
頻偏 30kHz | -80dBc/Hz | |
頻偏 100kHz | -90dBc/Hz | |
頻偏 1MHz | -110dBc/Hz | |
掃描時間 | ||
掃寬（100Hz≤SPAN≤3GHz） | 10ms至3000s | |
零掃寬 | 1ms至3000s | |
掃描模式 | 連續，單次 | |
觸發 | ||
觸發源 | 自動，視頻，外部 | |
外部觸發電平 | 5V TTL 電平(典型值) | |
頻率計數器 | ||
分辨率 | 1Hz，10Hz，100Hz，1kHz | |
不確定度 | 頻率讀數 x 頻率基準進度+計數分辨率 | |
幅度精度(20℃至30℃) | ||
綜合幅度精度(90%) | ±1.5dB輸入信號范圍： -50dBm 至 0dBm | |
幅度 | ||
更大安全輸入電平 | 平均連續功率：+27dBm | |
更大直流輸入電壓 | 50Vdc | |
輸入衰減器范圍 | 0~30dB,3dB 步進 | |
1dB壓縮點 | +10dBm | |
雜散和剩余響應 | ||
TOI(三階失真) | ＞30MHz:﹢15dBm | |
SHI(二階失真) | +30dBm | |
輸入相關雜散信號 | ＜-60dBm | |
剩余響應 | ＜-85dBm | |
跟蹤源 | ||
頻率范圍 | -- | 100kHz 至 3.2GHz |
輸出功率 | -- | -30dBm至0dBm,1dB 步進 |
輸出平坦度 | 跟蹤信號源(100kHz 至3.2GHz)：±3dB | 跟蹤信號源(100kHz 至 3.2GHz)：±3dB |
獨立信號源(150MHz至3.2GHz)：±3dB | ||
輸入/輸出 | ||
射頻輸入 | N型陰性(50Ω) | |
USB | USB Host，USB Device | |
LAN | 10/100 Base-T，RJ-45連接器 | |
RS-232 | 9引腳，D-SUB(陽頭) | |
AM/FM解調 | 耳機插孔 | |
基準輸入/輸出 | 10MHz，BNC陰頭，輸入：0dBm 至 +10dBm；輸出：0dBm±2dB | |
VGA | 640*480,60Hz,15引腳，D-SUB(陰頭) | |
外觸發輸入 | BNC陰頭，5V TTL電平(±10V，100mA最大) | |
一般特征 | ||
內部數據存儲器 | 128MB | |
電源 | 輸入電壓：100VAC~240VAC；頻率：40Hz～60Hz；更大功耗：30W | |
顯示 | 8.4英寸 TFT LCD,VGA(800×600) | |
機身顏色 | 白+灰 | |
機身重量 | 6.5 Kg | |
機身尺寸(W×H×D) | 390mm × 182mm ×230mm | |

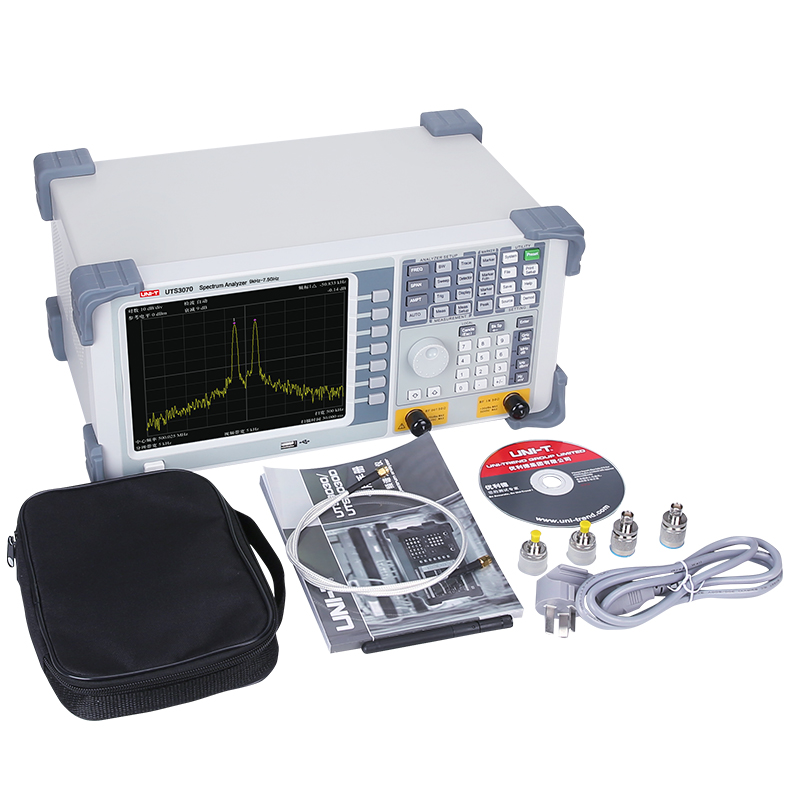

標準配件 | 電源線，N/SMA轉換器，N/BNC轉換器,射頻電纜，天線 | |
標準包裝 | 紙箱，中文說明書 | |
標準包裝數量 | 1 臺 | |
標準包裝尺寸(L×W×H) | 480mm × 380mm × 285mm | |
標準包裝箱毛重 | 9.3 Kg | |
可選配件 | USB-GPIB | |
