合肥示波器的基本組成部分：示波管、豎直放大器、水平放大器、掃描發生器、觸發同步和直流電源等。

　　李薩如圖形的基本原理：如果同時從示波器的x軸和y軸輸入頻率相同或成簡單整數比的兩 個正弦電壓，則屏幕上將呈現出特殊形狀的、穩定的光點軌跡，這種軌跡圖稱為李薩如圖形。李薩如圖形的形成規律為：如果沿x，y分別作一條直線，水平方向的直線做多可得的交點數為N，豎直方向最多可得的交點數為N，則x和y方向輸入的兩正弦波的頻率之比為 f：f=N：N。

　　合肥示波器實驗具體操作(簡單分為五步)

　　自動掃描——旋鈕居中——交流(AC)耦合——垂直觸發——電平調節

　　1.自動掃描：按自動鍵，使“掃描方式”選“自動”掃描，以便無信號輸入時產生水平亮線。

　　2.旋鈕居中，使用前，先將常用旋鈕放在中間位置(旋鈕上白色刻線朝正上方)

　　如“輝度”(波形亮度)、 “聚焦” (清晰度)和“↑↓垂直位移”、 “←→POSITION水平位移”等常用旋鈕居中。

　　3.交流(AC)耦合:一般情況下，將CH1(X)和CH2(Y)兩個通道的AC/DC、接地開關置于“AC”

　　使CH1和CH2輸入信號耦合方式為AC;同樣，“耦合方式”開關DC/AC鍵也設為AC。

　　垂直觸發：按CH1鍵(或CH2鍵)做為“垂直方式”和“觸發源”觸發方式，這樣從CH1

　　或CH2輸入的信號，就能得到穩定的波形顯示。

　　4.電平調節：當波形不穩定時，左右調節“電平”旋鈕，直到波形穩定。

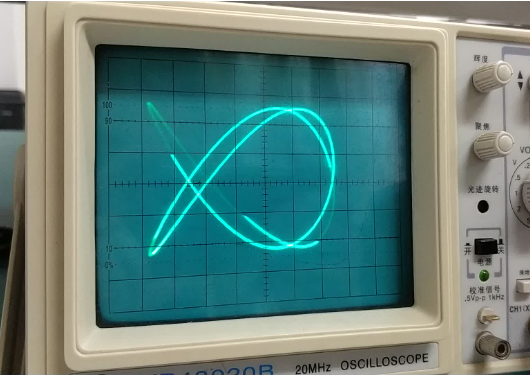

　　合肥示波器-李薩如圖形

　　(1)打開示波器，將校準信號置于ch1或ch2

　　(2)耦合方式置于DC檔;

　　(3)將探頭探針插入校準信號源小孔內

　　(4)調節垂直旋鈕和水平旋鈕，使屏幕顯示的波形圖穩定，并將垂直微調和水平微調置于校準位置;

　　(5)讀出波形圖在垂直方向所占格數，乘以垂直衰減旋鈕的指示數值，得到校準信號的幅度;

　　(6)讀出波形每個周期在水平方向所占格數，乘以水平掃描旋鈕的指示數值，得到校準信號的周期(周期的倒數為頻率);

　　(7)一般校準信號的頻率為1kHz，幅度為0.5V，用以校準示波器內部掃描振蕩器頻率，如果不正常，應調節示波器(內部)相應電位器，直至相符為止。

　　(8)通道2的校準方法和通道1一樣，因此用同樣的方法把通道2校準。

　　(9)打開信號發生器，將信號發生器和示波器連接起來。將示波器置于x-y工作方式。

　　(10)慢慢改變標準頻率，使這兩個信號頻率成整數倍數時，就會在屏上形成穩定的李薩如圖形。

　　模擬合肥示波器采用的是模擬電路(示波管，其基礎是電子槍)電子槍向屏幕發射電子，屏幕的內表面涂有熒光物質，發射的電子經聚焦形成電子束，并打到屏幕上，這樣電子束打中的點就會發出光來。
