光電二極管（Photo-Diode）是由一個PN結組成的半導體器件，具有單方向?qū)щ娞匦浴９怆姸O管是在反向電壓作用之下工作的，在一般照度的光線照射下，所產生的電流叫光電流。如果在外電路上接上負載，負載上就獲得了電信號，而且這個電信號隨著光的變化而相應變化。

光電二極管PD測試要求

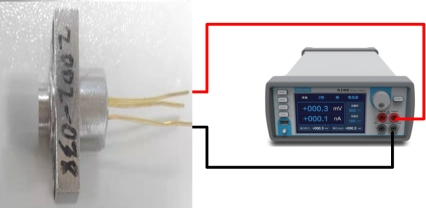

測試基本連線圖如下：

主要測試指標

光靈敏度（S,Photosensitivity）

光譜響應范圍（Spectral response range）

短路電流（Isc，Short circuit current）

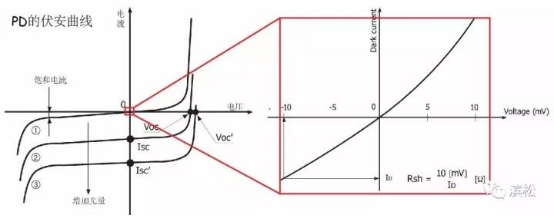

暗電流（ID,dark current）

暗電流溫度系數（Tcid,Temp. coefficient of ID）

分流電阻（Rsh, Shunt resistance）

噪聲等效功率（NEP,noise equivalent power）

上升時間（tr,Rise time）

終端電容（Ct）& 結電容（Cj）

……

光電二極管PD測試所需儀表

S系列臺式源表/CS系列插卡式源表；

示波器；

LCR表；

溫度箱；

樣品探針臺或者定制夾具；

IV測試分析軟件；

典型測試指標

選型依據

電壓量程及精度；

電流量程及精度；

采樣速率高；

IV測試分析軟件功能；
